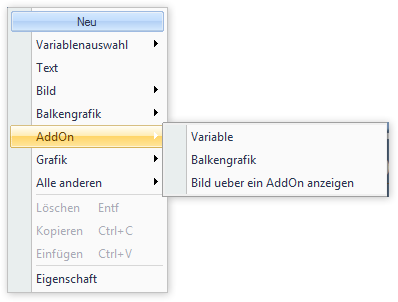

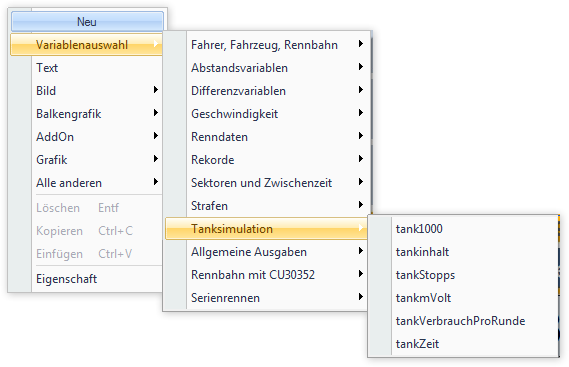

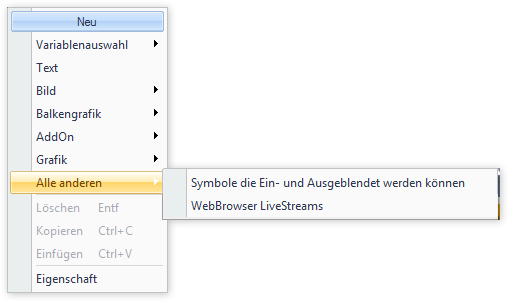

Klickt man im RBS-Editor mit der rechten Maustaste auf eine „freie“ Stelle, erscheint folgendes Auswahlfenster (Kontextmenü) für alle verfügbaren RBS-Variablen:

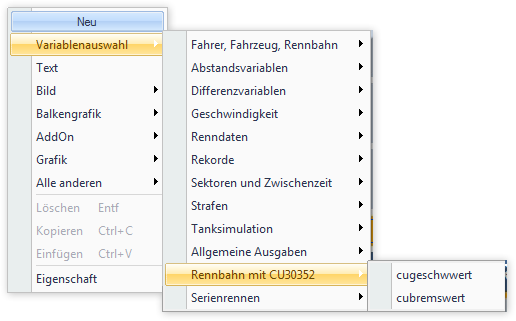

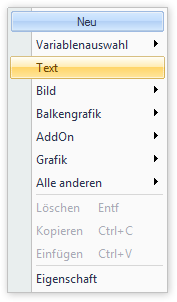

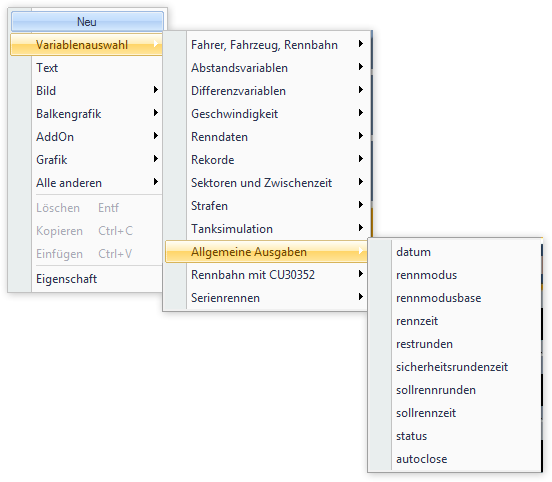

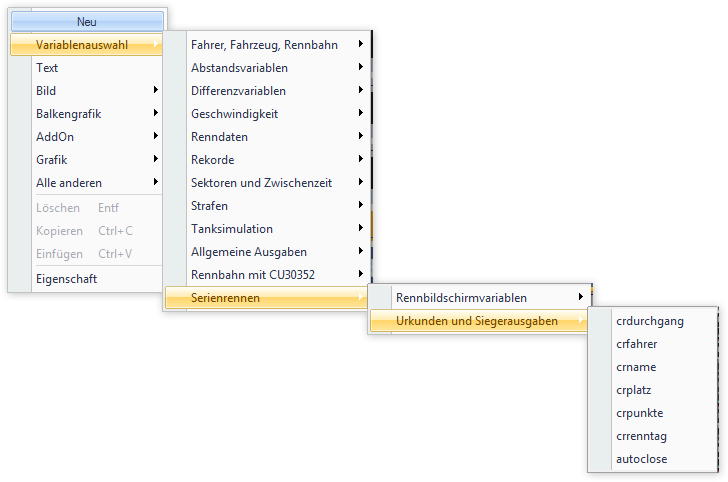

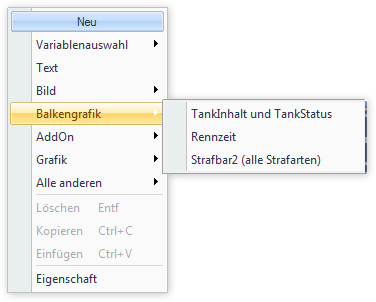

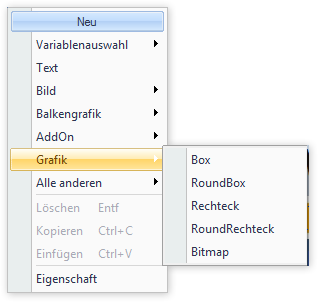

In den folgenden Tabellen werden die verfügbaren RBS-Variablen nach den Menüs im RBS-Editor sortiert aufgeführt und kurz erklärt:

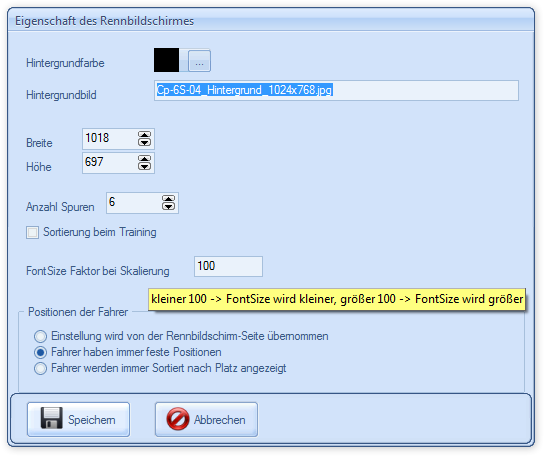

Hier konfiguriert man den RBS hinsichtlich dem Hintergrundbild (nur eine Hintergrundfarbe oder ein Hintergrundbild), der Auflösung (Breite und Höhe in Pixel), Anzahl der Slots, der Sortierung im Training (ob da nach Rundenzeiten sortiert werden soll oder nicht) und der Positionen der Fahrer\Daten (ob sortiert werden soll oder nicht).

Nutzt man die Option, den RBS auf die Monitorauflösung zu skalieren, kann man über das Feld FontsizeFaktor bei Skalierung das Ergebnis der Automatik duch Eingabe eines Wertes ggfs. optimieren. Hier ist allerdings experimentieren angesagt.

Die wichtigste Funktion vom Eigenschaftsfenster des Rennbildschirmes ist die korrekte Eingabe der Breite und Höhe und dem Laden eines Hintergrundbildes.

• nr = Platz/Spur
• mst = Messstelle
• nks = Nachkommastellen
• go = Variable liegt auf ei-nem grafischem Objekt
• sort = Anzeige sortiert nach Platz 1-n
• post = Text, der nach dem Wert der Variablen angehängt ist
• prefix = Text, der vor dem Variablenwert steht
• len = Platzhalterlänge.
  0 = Länge des Platzhal-ters ist ausschlaggebend
• ft = font (Schriftart)
• fa = Textausrichtung ho-rizontal (font align)
• fc = Farbe des Textes (font color).
  Farbwert, Slot Font Farbe (slotcolor) oder Slot Hin-tergrund (slotcolorbg)
• fdc = font default color
• fcn = font color n… - es gibt meist drei Farben. Das ist die Dritte
• fh = font height
• fs = font style (bold, kursiv)
• option = Option
• addonvariablenname = …
• left = Position links
• top = Position oben
• breite = bei einigen Elementen, z.B. der Tankbar
• lc = line color. Rahmen-Farbe. 0 = ohne Rahmen
• hoehe = dto.
• nc = normal color. Normale Farbe der Tankbar, Rundenabzug-Farbe der Strafbar 2
• tc = tank color. Tankreserve-Farbe oder Farbe der Strafe Typ 2
• opt1c = opt1 color. Wartezeit-Farbe vor Tanken oder Textfarbe (strafbar2)

Der Eigenschafts-Editor unterscheidet sich je nach gewählter Variable. Grafische Elemente, Fortschritts-anzeigen, Symbole oder Bilder haben ein Eingabefeld für die Höhe und Breite des eingefügten Elements, etc.

Bei einigen kommen weitere Farben hinzu, z.B. für die Gestaltung von Rahmen, etc. Es ist deshalb schwierig, hier alle Varianten des Eigenschafts-Editors im Bild darzustellen.

Hier entsteht ein Übrsicht an Tipps und Erfahrungswerten zum Thema RBS-Variablen.

<rundenrekord>
schnellste Zeit des Fahrers für die aktive Rennbahn, Fahrzeugunabhängig

<rundenrekordfz>
schnellste Runde des Fahrers mit dem aktiven Fahrzeug zur aktiven Rennbahn

<bahnrekord>
jemals schnellste Runde des Fahrers für die aktive Rennbahn

<fahrzeugrekordabsolut>
beste Rundenzeit vom betreffenden Fahrzeug. Dieser Rekord ist NICHT Fahrerabhängig, sondern rein nur für das aktive Fahrzeug

Mit der Datagrid-Funktion im RBS kann man Daten Sammeln\Anzeigen während einer Session. Mit solch einem Datagrid lassen sich dann später über Export in z.b. Excel Auswertungen über Training\Quali oder Rennen auswerten bzw. visualisieren.

Screen mit Maximieren - Buttom in der Mitte oben vom RBS

Screen nach Buttonklick auf Maximieren

Welche Daten im Grid gesammelt werden sollen, kann individuell im XML-Code vom RBS editiert werden.

……..Obiger RBS mit datagrid ist im OUS unter dem Namen RK-2S-Zeitraining-1024×768 verfügbar……..

​Auszüge aus dem XML-Code für obigen RBS:

<!-- Position Datagrid muss als erstes kommen + beim letzten datagrid wird die Position des Buttons angegeben werden -->
<datagrid nr="1" x1="16" y1="192" x2="378" y2="552">Slot 1</datagrid>
<datagrid nr="1" variable="runde" len="44">Runde</datagrid>
<datagrid nr="1" variable="rundenzeit" len="80">Rundenzeit</datagrid>
<datagrid nr="1" variable="durchv" len="80">D-Geschw.</datagrid>

<datagrid nr="1" variable="durchschnrundenzeit" len="80">D-RZ.</datagrid>

<datagrid nr="2" x1="640" y1="192" x2="1002" y2="552" btnx="476" btny="16">Slot 2</datagrid>
<datagrid nr="2" variable="runde" len="44">Runde</datagrid>
<datagrid nr="2" variable="rundenzeit" len="80">Rundenzeit</datagrid>
<datagrid nr="2" variable="durchv" len="80">D-Geschw.</datagrid>
<datagrid nr="2" variable="durchschnrundenzeit" len="80">D-RZ.</datagrid>

Für jeden Slot gibt es ein eigenes Datagrid (Slot1 und Slot2) mit nr=„1“ und nr=„2“

X1 und Y1 = Startposition vom Grid, also die obere linke Ecke
X2 und Y2 = untere rechte Ecke vom Grid

Über variable=„….“ kann man frei definieren, was genau in die Spalte an Daten gesammelt werden soll

Über Len =„…“ wird die breite der Spalte definiert

Über >..< wird die Spaltenüberschrift definiert

Beispiel:

<datagrid nr="1" variable="runde" len="44">Runde</datagrid>

​bedeutet, es wird für Slot =1 (wegen nr=„1“) die Runden in das datagrid geschrieben (wegen variable =„runde“) mit

einer Spaltenbreite von 44 (wegen len=„44“) und die Spalte heißt Runde (wegen >Runde<)

Die Angaben btnx=„476“ btny=„16“ bestimmen die Position vom Maximieren-Button auf dem RBS

Klickt man auf Export so öffnet sich ein neues Fenster:

Hier kann man dann den Inhalt vom jeweiligem Datagrid exportieren im Format Text oder CSV.
Oben rechts kann man noch auswählen, ob man alle Spalten exportieren möchte oder nur Einzelne.
