Blockschaltbild USBBox2A
Technische Infos
Die USBBox-2A hat gegenüber der normalen USBBox8A 2xOptokoppler-Ausgänge, die direkt mit der Starttaste und ESC-Taste der CU verbunden werden können.
OptoKoppler Ausgang A1
Pin 23: Positives Potenzial
Pin 22: Negatives Potenzial
OptoKoppler Ausgang A2
Pin 21: Positives Potenzial
Pin 20: Negatives Potenzial
Durch diese zusätzliche Beschaltung kann Cockpit die CU30352 “fernsteuern”.
ACHTUNG: die Ansteuerung dieser Ausgänge an Pin 20-23 geht nur, wenn die USBBox mit der Firmware 8E\8A geflasht wurde. Mit einer Firmware 12E\4A geht es nicht!
WICHTIG
Ein USB-Port vom Rechner liefert max. 500 mA in Summe. Diese 500mA müssen dann die USBBox versorgen + die angeschlossenen Verbraucher. Werden in Summe also mehr als 500mA benötigt, dann muss man die Verbraucher über eine externe Spannungsversorgung und einer kleinen Elektronikschaltung betreiben. Siehe auch Beschaltungsbeispiele.
Wie erkenne ich eine USBBox2A?
Von Aussen ist sie nicht zu erkennen.
Thema Firmware
Eine USBBox2A kann man mit 4 verschiedenen Firmware Varianten betreiben:
USBBox8E8A
Mit dieser Firmware hat die Box 8 Eingänge und 8 Ausgänge. Die 8 Eingänge können bei
einer analogen oder digitalen Bahn mit Sensoren / Taster etc. belegt werden.
Interne Optokoppler werden angesteuert.
USBBox12E4A
Mit dieser Firmware hat die Box 12 Eingänge und 4 Ausgänge. Die 12 Eingänge können bei
einer analogen oder digitalen Bahn mit Sensoren / Taster etc. belegt werden.
Interne Optokoppler werden NICHT angesteuert.
USBBox16E
Mit dieser Firmware hat die Box 16 Eingänge und KEINE Ausgänge. Die 16 Eingänge können bei
einer analogen oder digitalen Bahn mit Sensoren / Taster etc. belegt werden.
USBBox16A
Mit dieser Firmware hat die Box KEINE Eingänge und 16 Ausgänge. Die 16 Ausgänge können max. mit 200mA in Summe betrieben werden.
GND und +5Volt Pins ist für alle Firmware-Varianten gleich:
| +5 Volt | Pin 17 | GND | Pin 24,25 | |
|---|---|---|---|---|
Eine USBBox8A muss immer mit einer der folgenden Firmwares „beschrieben“ (geflasht) werden:
Firmware USBBox8E8A (Standard-Firmware)
Mit dieser Firmware hat die USBBox2A dann 8 Ausgänge und 8 Eingänge.
Filename: USBBox8E8A_3.10.hex
| Eingänge | Pin | Ausgänge | Pin | |
|---|---|---|---|---|
| E1 | Pin 15 | A1 | Pin 2 | |
| E2 | Pin 13 | A2 | Pin 3 | |
| E3 | Pin 12 | A3 | Pin 4 | |
| E4 | Pin 10 | A4 | Pin 5 | |
| E5 | Pin 11 | A5 | Pin 6 | |
| E6 | Pin 1 | A6 | Pin 7 | |
| E7 | Pin 14 | A7 | Pin 8 | |
| E8 | Pin 16 | A8 | Pin 9 | |

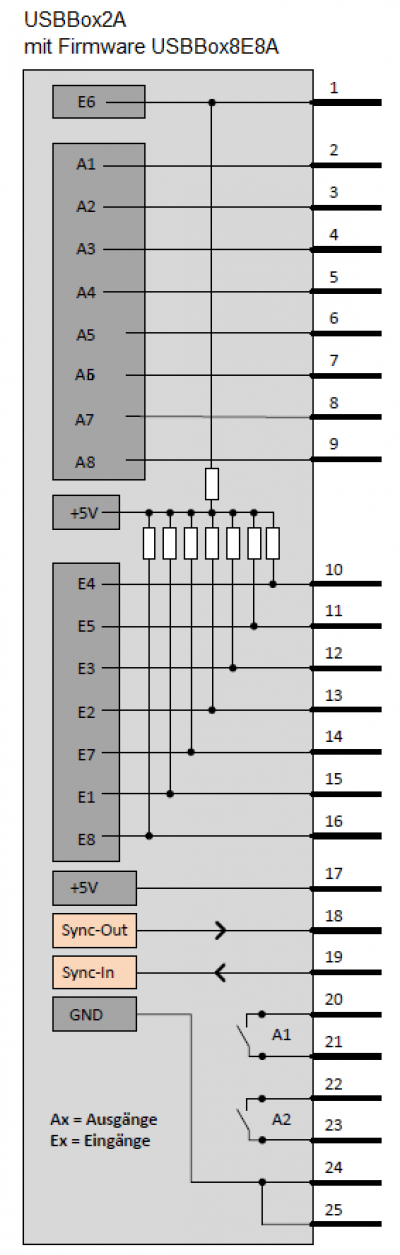

Blockschaltbild
Firmware USBBox12E4A
Mit dieser Firmware hat die USBBox2A dann 12 Eingänge und 4 Ausgänge.
Alle Eingänge können für Digitale und Analoge Rennbahnen verwendet werden.
Filename: USBBox12E4A_10.10.hex
| Eingänge | Pin | Ausgänge | Pin | |
|---|---|---|---|---|
| E1 | Pin 15 | A1 | Pin 2 | |
| E2 | Pin 13 | A2 | Pin 3 | |
| E3 | Pin 12 | A3 | Pin 4 | |
| E4 | Pin 10 | A4 | Pin 5 | |
| E5 | Pin 11 | |||
| E6 | Pin 1 | |||
| E7 | Pin 14 | |||
| E8 | Pin 16 | |||
| E9 | Pin 2 | |||
| E10 | Pin 3 | |||
| E11 | Pin 4 | |||
| E12 | Pin 5 | |||
WICHTIG:

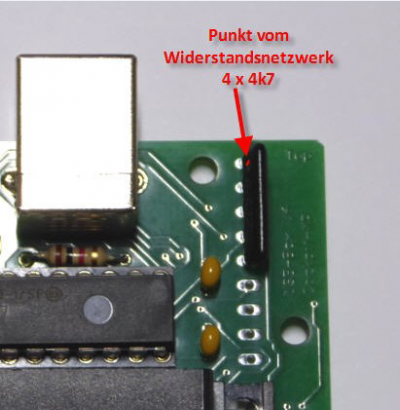

Damit die Eingänge E9 bis E12 auch funktionieren muss ein Widerstandsnetzwerk mit
4 Widerständen a 4,7 KOhm (Punkt nach Oben) In die Platine eingelötet werden.
Artikelnummer bei Reichelt: SIL 5-4 4,7K
(Man kann auch 4 einzelne Widerstände 4k7 verwenden. Beim Punkt werden alle 4 Widerstände zusammen verlötet).

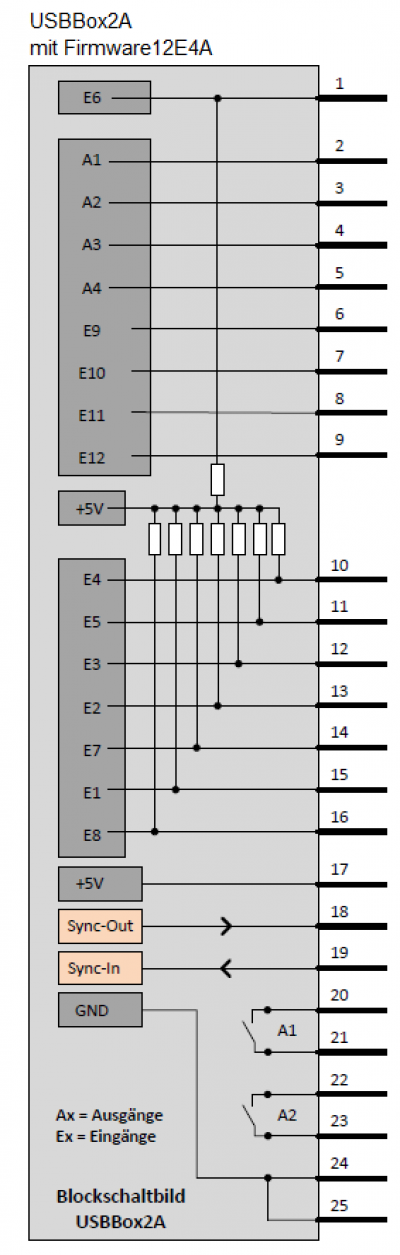

Blockschaltbild

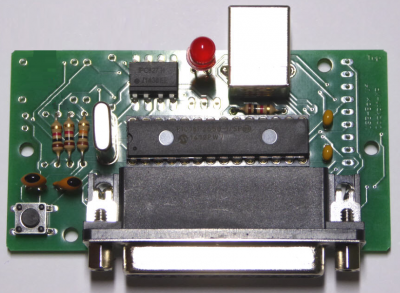

Bild Platine mit SIL
Firmware USBBox16E
Mit dieser Firmware hat die USBBox2a dann 16 Eingänge und keine Ausgänge.
Diese Konfiguration kann nur bei einer analogen Rennbahn eingesetzt werden !!!
Filename: USBBox16E_5.10.hex
| Eingänge | Pin | Ausgänge | Pin | |
|---|---|---|---|---|
| E1 | Pin 15 | |||
| E2 | Pin 13 | |||
| E3 | Pin 12 | |||
| E4 | Pin 10 | |||
| E5 | Pin 11 | |||
| E6 | Pin 1 | |||
| E7 | Pin 14 | |||
| E8 | Pin 16 | |||
| E9 | Pin 2 | |||
| E10 | Pin 3 | |||
| E11 | Pin 4 | |||
| E12 | Pin 5 | |||
| E13 | Pin 6 | |||
| E14 | Pin 7 | |||
| E15 | Pin 8 | |||
| E16 | Pin 9 | |||
Blockschaltbild
Firmware USBBox16A
Mit dieser Firmware hat die USBBox 16 Ausgänge und keine Eingänge.
An einen Ausgang kann ohne zusätzliche Beschaltung eine LED angeschlossen werden.
Filename: USBBox16A_9.10.hex
| Eingänge | Pin | Ausgänge | Pin | |
|---|---|---|---|---|
| A1 | Pin 15 | |||
| A2 | Pin 13 | |||
| A3 | Pin 12 | |||
| A4 | Pin 10 | |||
| A5 | Pin 11 | |||
| A6 | Pin 1 | |||
| A7 | Pin 14 | |||
| A8 | Pin 16 | |||
| A9 | Pin 2 | |||
| A10 | Pin 3 | |||
| A11 | Pin 4 | |||
| A12 | Pin 5 | |||
| A13 | Pin 6 | |||
| A14 | Pin 7 | |||
| A15 | Pin 8 | |||
| A16 | Pin 9 | |||
Blockschaltbild
Beschaltungsbeispiele
Relais an einem Ausgang: ...USBBox8A - Anschließen Relais
LED an einem Ausgang: ...USBBox8A - Anschließen LED
Taster\Schalter an einem Eingang: ...USBBox8A - Anschließen Taster
Notaus an einem Eingang: ...USBBox8A - Anschließen Notaus
