• Gehäuse öffnen und Taster suchen. Der Taster für das Updaten befindet sich auf der Unterseite der Anschlussblende mit den Beschriftungen

• USB-Kabel abziehen

• Taster drücken und bei gedrücktem Taster USB-Kabel wieder einstecken

• Die LED leuchtet jetzt dauerhaft

• Unter Umständen musst man den USB-Box-Treiber (nicht die FW) jetzt nochmal installieren. Für Windows sind die Geräte im Betriebs- und Updatemodus zwei unterschiedliche Dinge

• Ist das erledigt, kann man den Firmwareloader starten und die neueste Firmware aufspielen

• Die aktuelle Firmware x.8 für den Einsatz mit Cockpit-XP V2 für diese Geräte erhält man auf der Homepage von Cockpit-Toolbox über diesen Link http://www.rtr-regler.com/app/download/11724007527/Cockpit-Firmware-VX-8.zip?t=1431462408
• Die noch neuere Firmware x.10, die jedoch nur mit der V3 von Cockpit-XP einsetzbar ist, gehört zum Lieferumfang von Cockpit-XP V3. Sie ist jedoch für den Betrieb nicht unbedingt erforderlich.

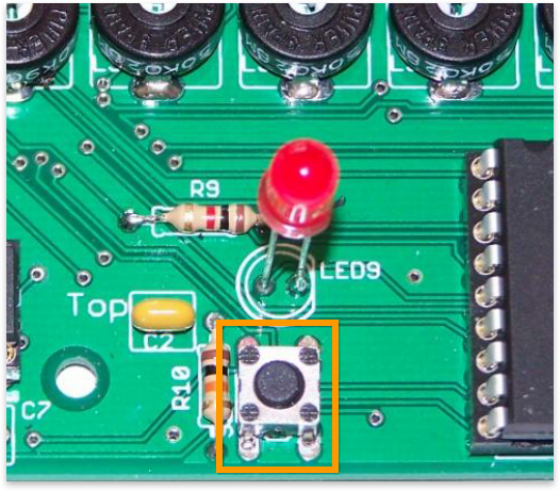

Taster TankNetzTeil (TNT)

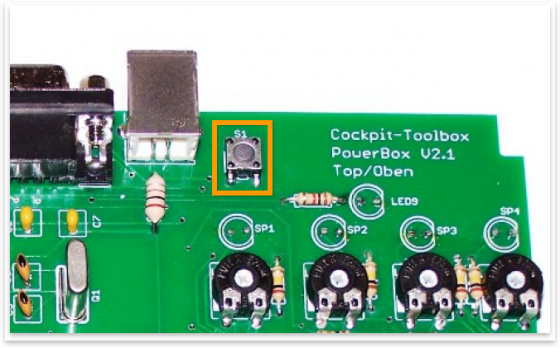

Taster PowerBox v2.1

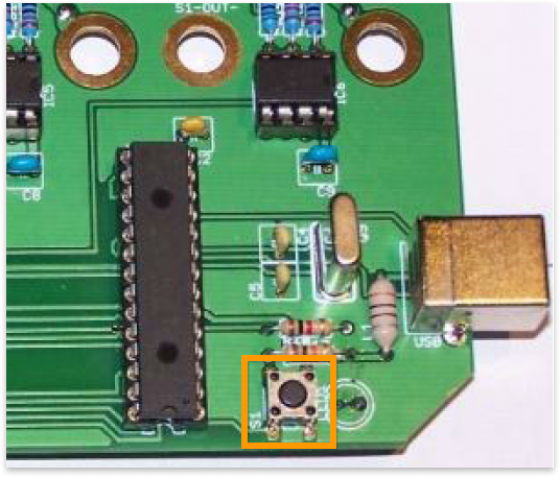

Taster SensorBox 16E (nur analog)

• Immer nur ein Gerät in den Updatemodus versetzen

• Die FW für TNT, PowerBox und USB-Ampel passen auch nur für diese Geräte.
• Es ist möglich, die normale USB-Box mit der FW des TNT auszustatten oder umgekehrt ein TNT zu einer USB-Ampel zu machen. Fehlfunktionen garantiert!!!. Daher sorgfältig arbeiten.


Die USB-Ampel hat keinen Taster für das Firmware-Update sondern zwei Anschlussstifte, die mit einer Steckbrücke (Jumper) verbunden werden müssen, um das Gerät in den Firmware-Update Modus zu versetzen.

• Gehäuse öffnen und Steckbrücke (Jumper) suchen.

• USB-Kabel abziehen

• Mit der Steckbrücke (siehe Bild) die beiden Anschlusspins verbinden

• USB-Kabel wieder einstecken

• Die LED leuchtet jetzt dauerhaft

• Unter Umständen musst man den Windows USB-Treiber (nicht die FW) jetzt nochmal installieren. Für Windows sind die Geräte im Betriebs- und Updatemodus zwei unterschiedliche Dinge

• Ist das erledigt, kann man den Firmwareloader starten und die neueste Firmware aufspielen

• Die aktuelle Firmware x.8 für den Einsatz mit Cockpit-XP V2 ab Version 2.5.0 build 260 für diese Geräte erhält man auf der Homepage von Cockpit-Toolbox über diesen Link Firmware x.8 von Cockpit-Toolbox
• Die noch neuere Firmware x.10, die jedoch nur mit der V3 von Cockpit-XP einsetzbar ist, gehört zum Lieferumfang von Cockpit-XP V3. Sie ist jedoch für den Betrieb nicht unbedingt erforderlich.


WICHTIG
Nach dem Update die Steckbrücke unbegingt wieder entfernen. Im Gegensatz zu allen anderen Geräten mit Taster, kann der Firmware-Loader die USB-Ampel nicht in den normalen Betriebsmodus versetzen, solange der Jumper im Firmware-Updatemodus gesteckt bleibt!!!

Stiftleiste mit Steckbrücke (Jumper) der USB-Ampel

USB-Ampel im normalen Betriebsmodus. Die Kontaktstifte sind nicht gebrückt.

USB-Ampel im Firmware-Updatemodus. Die Kontaktstifte sind mit Jumper gebrückt.

• Immer nur ein Gerät in den Updatemodus versetzen

• Die FW für TNT, PowerBox und USB-Ampel passen auch nur für diese Geräte.
• Es ist möglich, die normale USB-Box mit der FW eines anderen Gerätes, z.B. des TNT auszustatten oder umgekehrt ein TNT zu einer USB-Ampel zu machen. Fehlfunktionen garantiert!!!. Daher sorgfältig arbeiten.
