Carrera Rundenzähler (30342)
Dieser Rundenzähler erschien zusammen mit der BlackBox (30344) für das neue Carrera Digital System, das 2010 Carrera Pro-X ablöste.

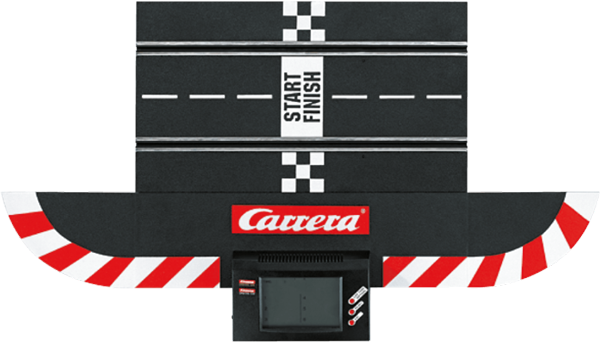

Denn, die BlackBox hatte keine eigene Funktionalität zur Anzeige von Renndaten und bot auch keine Rennmodi, mit denen digitale Rennen verwaltet werden konnten. Carrera brachte also den Rundenzähler mit zwei IR-Empfangsdioden und dem Aufdruck Start Finish auf der angebundenen Standardgeraden.
Der Anschluss an die BlackBox erfolgte mittels eines Kabels, dessen Länge es quasi erforderlich machte, den Rundenzähler direkt mit der BlackBox zu verbinden.
Neben dieser Leitung zwischen den beiden Komponenten bot der Rundenzähler die 6-polige DIN-Buchse, mit der ein Windows Computer mittels der PC-Unit an den Rundenzähler angeschlossen werden konnte. Damit wurde es dann möglich, die Daten des Rundenzählers mit einer Rennbahnzeitmessung abzufragen und darzustellen.
Alternativ kann Carrera AppConnect genutzt werden, um die Verbindung zwischen Rechner und Rundenzähler herzustellen. Diese Option kam hinzu, als AppConnect auf den Markt kam.

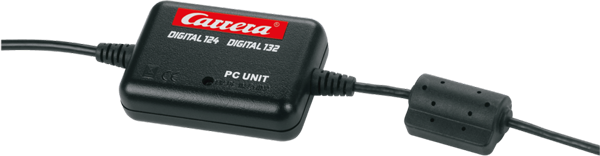

Im Prinzip ist die PC-Unit mit den heute üblichen USB-zu-seriell-Wandler-Kabeln vergleichbar, nur dass die meist verkauften Kabel mit deutlich kleineren Gehäusen für den Wandlerchip auskommen. Dieser sitzt meist direkt an der USB-Buchse.
Diagnose Carrera-Rz

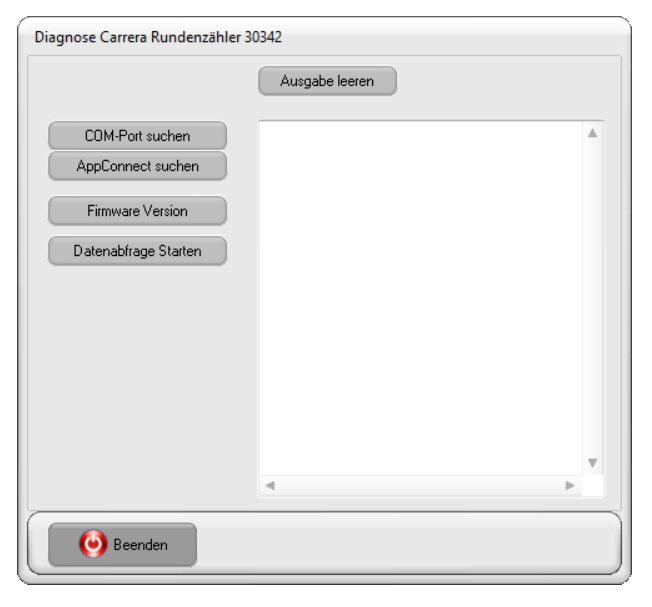

Damit die Diagnosefunktion genutzt werden kann, muss der Carrera Rundenzähler also mit dem Rennbahn- oder dem Diagnose-PC verbunden sein. Die Diagnose in Cockpit-XP erlaubt es dann, die Verbindung und grundlegende Funktionalität zu prüfen.
Die Schaltfläche [ COM-Port suchen ] startet die Abfrage der seriellen Schnittstellen nach einem angeschlossenen Rundenzähler, während der Button [ AppConnect suchen ] die gleiche Aktion für den Bluetooth-Adapter des Herstellers erledigt.
Mittels [ Firmware Version ] lässt sich der Softwareversion der Rundenzähler Firmware ermitteln.
Die Schaltfläche [ Datenabfrage Starten ] bietet dem Anwender nun die Möglichkeit, die Aktionen anzuzeigen, die z.B. bei Überfahrt eines der Sensoren in der Schiene an den Rundenzähler gehen. Nach dem Mausklick ändert der Button seine Bezeichnung in [ Datenabfrage Stoppen ]. Entsprechend wird der aktive Modus durch einen weiteren Klick mit der linken Maustaste beendet.
Hinweis
Da ich leider keinen Carrera Rundenzähler besitze, kann ich nicht zeigen, welche Inhalte bei einem angeschlossenen Gerät im großen Feld auf der rechten Fensterseite zu sehen sind.
Einige Schaltflächen stehen jedoch in gleicher Form in anderen Diagnose-Fenstern zur Verfügung, z.B. in dem für die Diagnose der Control Unit (Diagnose Carrera-CU). Die Ausgaben dürften ähnlich sein und ähnlich reagieren.
Sollte ein Anwender den Carrera-Rundenzähler noch aktiv nutzen und ihn mit de PC verbunden haben, der darf mir gerne Screenshots mit den Diagnosedaten zukommen lassen.
