Rennbahn anlegen

bevor man CXP nutzen kann, muss man eine Rennbahn anlegen. Hier werden wichtige Konfigurationen vorgenommen für die spätere fehlerfreie Zeitmessung.

Neue Rennbahn anlegen

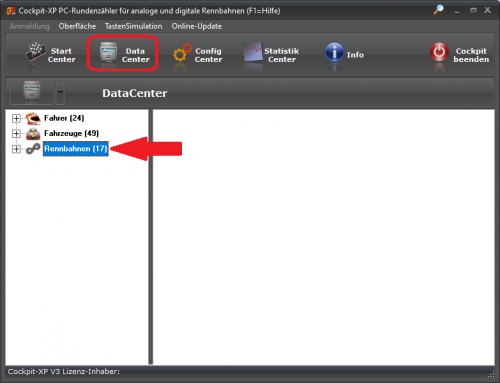

- CXP starten - StartCenter - DataCenter - hier dann auf Rennbahnen doppelklicken

- Verzeichnis-Struktur öffnet sich

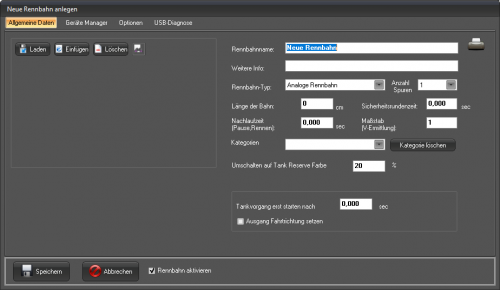

in rechter Fläche auf einem freien Platz rechte Maustaste Neue Rennbahn anlegen Name vergeben (kann später jederzeit geändert werden)

  • jetzt eintragen ob es eine digitale oder analoge Bahn ist
  • Wenn Analog, wieviel Spuren?
  • Wenn Digital, Anzahl der Fahrer?
  • Ungefähre Länge der Bahn (braucht man für Geschwindigkeits-Messung)
  • Maßstab (für die Geschwindigkeitsberechnung)
  • Umschalten auf Tank Reserve Farbe
  • über den Laden Buttom oben links kann man ein Bild zur Rennbahn einfügen. Zulässige Formate sind bmp, jpg und png

Der Rest ist erstmal nicht so wichtig und kann später jederzeit noch konfiguriert werden

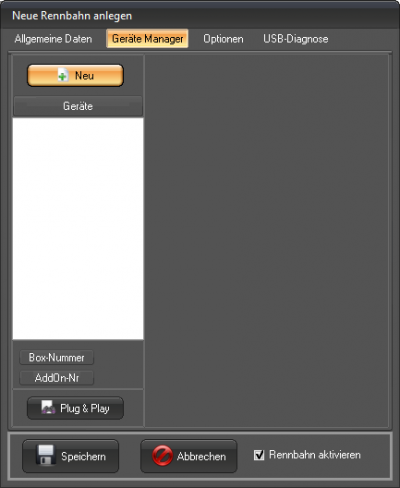

- Dann auf Geräte Manager klicken

  • hier jetzt über Neu die angeschlossene Hardware mit Doppelklick hinzufügen wie z.B. C-CU 30352, USBBox, Startampel etc..
  • als nächstes die Hardwarekomponenten konfigurieren

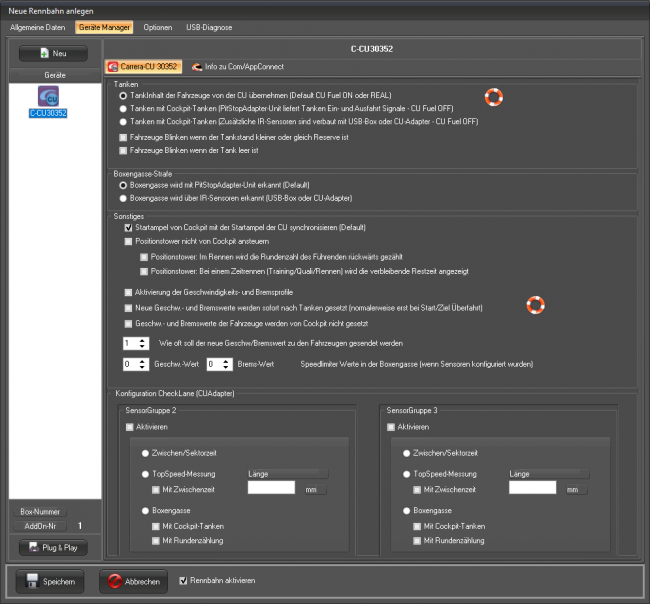

Konfigurieren C-CU 30352


eingestellt werden müssen:

  • Tanken
  • Boxengassen-Strafe
  • Sonstiges
  • Konfiguration CheckLane (CUAdapter)

Tanken
- soll der TankInhalt von der CU übernommen werden?
- soll Tanken über Cockpit erfolgen mit PSAU?
- soll Tanken über Cockpit erfolgen mit Cockpit-Sensoren?
- Fahrzeuge blinken bei Tank auf Reserve? - Fahrzeuge blinken wenn der Tank leer?

Boxengassen-Strafe
- Boxengasse über PSAU?
- Boxengasse über IR-Dioden (CXP-Sensoren)?

Sonstiges
- Startampel von Cockpit mit der Startampel der CU synchronisieren (Default)
- Positionstower nicht von Cockpit ansteuern
Positionstower: Im Rennen wird die Rundenzahl des Führenden rückwärts gezählt
Positionstower: Bei einem Zeitrennen (Training/Quali/Rennen) wird die verbleibende Restzeit angezeigt
- Aktivierung der Geschwindigkeits- und Bremsprofile
- Neue Geschw.- und Bremswerte werden sofort nach Tanken gesetzt (normalerweise erst bei Start/Ziel Überfahrt)
- Geschw.- und Bremswerte der Fahrzeuge werden von Cockpit nicht gesetzt
- Wie oft soll der neue Geschw/Bremswert zu den Fahrzeugen geschickt werden
- Geschw.-Wert Bremswert Speedlimiter Werte in der Boxengasse (wenn Sensoren konfiguriert wurden)

Konfiguration Checklane und\oder CUAdapter

Die Carrera CheckLane funktioniert im Prinzip wie der CUAdapter. Beide senden die Daten in sogenannten Sensorgruppen über die Schiene an die CU bzw. CXP.
Insgesamt sind es nur 3 Sensorgruppen, mehr gibt das Carrera-Protokoll nicht her.
Eine Sensorgruppen ist immer Start\Ziel.
Somit ergeben sich folgende Möglichkeiten\Konfigurationen:
- bis zu 2 Zwischenzeiten
- bis zu 3 Sektorzeiten
- bis zu 2 TopSpeed Messstellen

Konfigurieren USBBox

Um eine USBBox zu konfigurieren, muss diese in einer Rennbahn angelegt sein.
Dann einfach einen Doppelklick auf die zu konfigurierende USBBox und rechts öffnet sich dann der Editor für die Einstellungen.
Konfiguriert werden können Eingänge und Ausgänge.

vorhandene Rennbahn editieren

Bemerkungen
