...USBBox2A - Anschließen LED
Einleitung
Die USBBox kann pro Ausgang ca. 20mA an Strom treiben bei ca. +5V. Das langt um eine handelsübliche LED direkt anzuschließen. Will man mehrere LEDs schalten, dann empfiehlt es sich ein Relais zu benutzen.
Anschliessen LED direkt an einen Ausgang
Anschliessen einer bzw. mehrerer LEDs

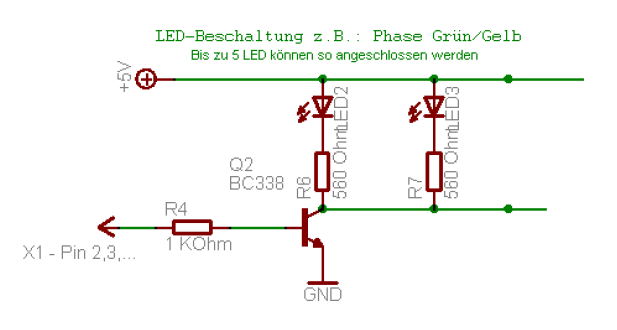

Transistorvarainte
Relaisvariante
Die Spannungsversorgung bei der Relaisvariante muss nicht zwangsläufig aus der USB-Box kommen. Werden mehr als 5 LEDS angesteuert, dann empfiehlt sich eine eigene Spannungsquelle nur für die LEDS.
Konfigurieren vom USBBox Ausgang
Zur richtigen Konfigurierung gibt es 2 Möglichkeiten
- direkt über das AddOn bzw. der ConfigPackage.XML (z.B. Chaosrelais)
- im Gerätemanager (z.B. Ampel, Chaosleuchte)
Hardwaretipps
Selberbauen
hat man etwas Lötkenntnisse, dann empfiehlt es sich die Relais-Ansteuerung schon aus Kostengründen selber zu bauen:
| Stückliste-Relaisplatine | |||
|---|---|---|---|
| Position | Bezeichnung | Wert bzw. Typ | Bezugsquelle |
| 1 | Lochrasterplatine | ||
| 2 | Widerstand | 1000 Ohm | |
| 3 | Diode | 1N4148 | |
| 4 | Transistor | BC338 | |
| 5 | Relais | 5V | |
