Multi-Monitorbetrieb
CXP biete die Möglichkeit, mehrere Monitore anzusprechen. Auf diesen zusätzlichen Monitoren kann dann auch ein völlig anderer RBS angezeigt werden.
Voraussetzungen
- Grafikkarte mit weiteren Ausgängen (Anschlussmöglicheiten)
- Externer Grafikadapter (USB, FireWire, Thunderbolt, etc.)
- Weitere Monitore
- Rechner mit entsprechend vielen Anschlüssen
Essentiell ist die Auswahl der richtigen Adapter für den Anschluss.
Gerade neuere Schnittstellen wie HDMI oder Displayport sind speziell, was die bi-direktionale Verbindung angeht. Ein Adapter von HDMI (Monitor) auf DisplayPort (Rechner) funktioniert meist nur in diese Richtung. Sind die Anschlüsse vertauscht, benötigt man in der Regel einen anderen Adapter.
Auch wichtig ist die Kenntnis über die Art der Signale. Digitale Schnittstellen wie DVI, HDMI oder DisplayPort sind meist bis zu 5 m Leitungslänge einsetzbar. Werden die Kabelwege länger, ist oft ein aktiver Adapter erforderlich, der die Signale verstärkt.
Die gute, alte VGA-Schnittstelle verträgt Kabellängen von 15 m und mehr, ohne weitere aktive Komponenten zur Signalverbesserung.
Grundsätzlich gilt aber auch hier - je kürzer die Kabel, desto besser ist die Qualität der und umso stabiler sind die Signale.
Konfigurieren Windows
Windows bietet seit XP in allen Versionen die Möglichkeit, mehr als einen Monitor zu verwenden. Aufgrund der Aktualität wird hier nur auf Windows 10 eingegangen. Die Einstellungen in Windows 7, 8/8.1 oder 11 sind jedoch ähnlich.
Microsoft(R) bietet selbst Hilfestellung. Hier sind zwei Links, die auf entsprechende Supportseiten führen
Wer mit den Microsoft(R) Texten nicht warm wird, sucht einfach per Websuche andere Wissenseiten. Gerade für den Betrieb von mehreren Monitoren gibt es reichlich Material aus diversen Quellen.
Desktop Anzeigeoptionen

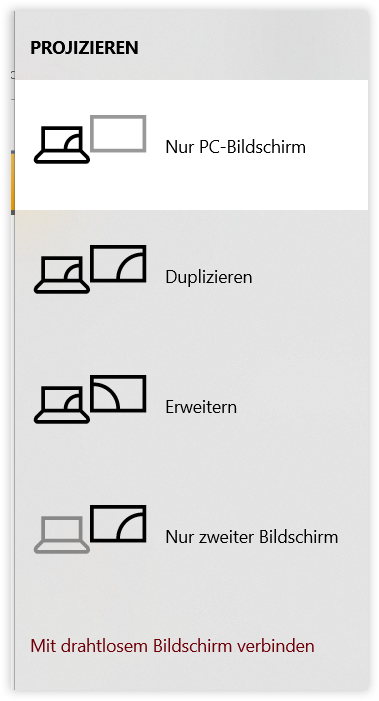

Windows bietet die Möglichkeit, den/die zusätzlichen Monitor(e) auf 4 Arten anzusprechen
- Nur PC-Bildschirm
- Duplizieren
- Erweitern
- Nur zweiter Bildschirm

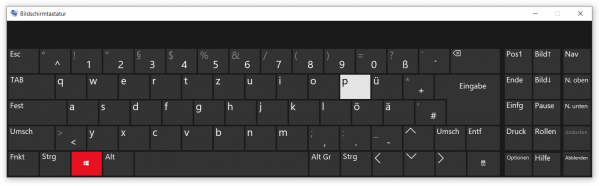

Das entsprechende Menü ruft man über die Tastenkombination <Windows> + <p> auf.
In Windows 7 öffnet sich dann ein Menü zentriert auf dem Monitor. Windows 10 zeigt dieses Menü am rechten Seitenrand an.
Nur PC-Bildschirm
Ob dieser Punkt Sinn macht, sei dahingestellt. Fakt ist doch: habe ich einen weiteren Monitor am Rechner, möchte ich den auch nutzen. Wie auch immer, aktiviere ich diesen Punkt per Mausklick, zeigt Windows den Desktop nur auf dem primären Display an.
Duplizieren
Ist dieser Punkt gewählt, zeigt der angeschlossene zusätzliche Monitor das gleiche Bild wie der primäre Bildschirm (bei einem Laptop ist es das eingebaute Display).
Das gilt in gleicher Weise für jeden weiteren angeschlossenen Monitor.
Erweitern
Das ist der Modus, der einen erweiterten Desktopmodus bietet und es damit ermöglicht, mehrere unterschiedliche Rennbildschirme anzuzeigen. Windows ordnet in diesem Modus jeden weiteren Monitor neben der primären Anzeige an.
Die Desktopfläche wird entsprechend ausgedehnt. Verfügt man z.B. über zwei Monitore mit einer Auflösung von jeweils 1.920 x 1.080 Pixeln, dann bietet der erweiterte Desktop eine Fläche von 3.840 x 1.080 Pixeln.
Am Linden Park Speedway, meiner aktuellen Rennbahn, gibt es einen 49 Zoll TV als Hauptmonitor und 6 weitere 7 Zoll Monitore mit eingebauter Grafikkarte, die per USB an den Rechner angeschlossen sind. Diese dienen als Fahrerdisplay und zeigen für jede Spur, jede Regler-ID die Informationen in Nähe des Fahrerplatzes an.
Das Bild wurde im analogen Modus aufgenommen. Hier hat meine Bahn 2 Spuren. Entsprechend zeigt das große Bild die Daten für beide Slots an, während 2 Fahrerdisplays aktiv sind. Die übrigen Fahrermonitore zeigen ein einfaches Standbild.
Nur zweiter Bildschirm
Dieser Modus macht wieder mehr Sinn als der zuerst vorgestellte Fall. Er zielt z.B. auf die Kombination eines Projektors in Kombination mit einem mobilen Gerät (Laptop, etc.).
So ist vorstellbar, den Laptopbildschirm zu schließen (zuklappen) und das Bild nur über den Projektor anzuzeigen.
Wichtig ist das Verständnis, dass es bei dem Projekt letztlich nur um einen Monitor geht. Auch hier lässt sich der Desktop erweitern.

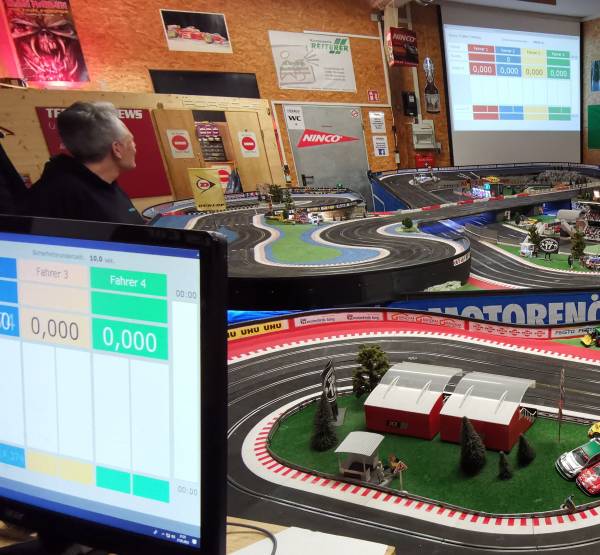

Das Bild zeigt links den PC-Monitor und rechts hinten im Raum das Projektorbild. Auch wenn beide Anzeigen ähnlich sind, ist es ein erweiterter Desktopmodus und die Anzeigen enthalten unterschiedliche Daten.
Konfigurieren Cockpit-XP
In Cockpit-XP gibt es ein paar Stellen und Einstellungen für den Betrieb mit mehreren Monitoren.
Zusätzliche Monitore aktivieren
In Cockpit-XP muss man im ConfigCenter - Basis Einstellungen - Allgemein - Konfiguration unter Zusätzliche Monitore die Anzahl der angeschlossenen zusätzlichen Monitore einstellen.
Es ist möglich, bis zu 8 zusätzliche Displays zu nutzen. Insgesamt lassen sich also 9 Monitore ins System einbinden.
Wichtig: Nach der Aktivierung der zusätzlichen Monitore ist ein Neustart der Zeitmessung erforderlich. Die Einstellungen für Rennbildschirme werden erst nach dem Re-Start sichtbar.
Rennbildschirm einstellen
Im StartCenter müssen/können den Monitoren dann Rennbildschirme zugewiesen werden.
